砂石是我工程建設(shè)的重要原材料之一，隨著內(nèi)砂資源的枯竭和對(duì)開采管控力度的加大，機(jī)制砂替代砂已成為行業(yè)發(fā)展的然趨勢。因此，加快發(fā)展機(jī)制砂石已成為行業(yè)結(jié)構(gòu)轉(zhuǎn)型升級(jí)的主要發(fā)展方向，這，當(dāng)然就離不開性能優(yōu)良的制砂機(jī)參與！

你對(duì)制砂機(jī)及制砂生產(chǎn)線設(shè)備的基礎(chǔ)知識(shí)都了解嗎？看完這機(jī)制砂_制砂生產(chǎn)線設(shè)備知識(shí)問答，來和我一起做“機(jī)制砂達(dá)人”吧！

機(jī)制砂_制砂生產(chǎn)線設(shè)備知識(shí)問答

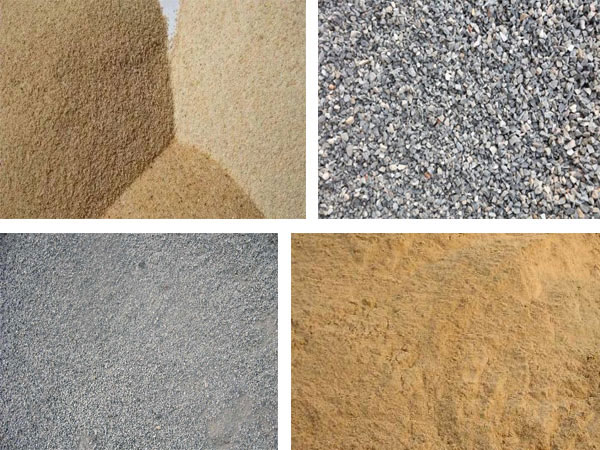

1什么是機(jī)制砂？

答：經(jīng)除土處理，由機(jī)械破碎、篩分制成的粒徑小于4.75mm的巖石、礦山尾礦、工業(yè)廢渣顆粒。但不包括軟質(zhì)巖石、風(fēng)化巖石的顆粒。俗稱人工砂。混合砂指由機(jī)制砂和砂混合制成的砂。

2機(jī)制砂有哪些技術(shù)質(zhì)量指標(biāo)？

答：機(jī)制砂的主要技術(shù)指標(biāo)有：顆粒級(jí)配、細(xì)度模數(shù)、石粉含量、空隙率、表觀密度、堆積密度、亞甲藍(lán)（MB）值、壓碎值指標(biāo)、云母含量、輕物質(zhì)含量等16項(xiàng)技術(shù)指標(biāo)。

3機(jī)制砂有哪些家或行業(yè)技術(shù)？

答：機(jī)制砂相關(guān)的主要家或行業(yè)技術(shù)有：GB/T14684—2011《建筑用砂》、GB/T14685—2001《建筑用卵石、碎石》、JGJ52-2006《普通混凝土用砂、石質(zhì)量及檢驗(yàn)方法》、JGJ/T241-2011《人工砂混凝土應(yīng)用技術(shù)規(guī)范》、DB50/5030-2004《機(jī)制砂混合砂混凝土應(yīng)用技術(shù)規(guī)程》(重慶) 、JT/T819-2011《公路工程水泥混凝土用機(jī)制砂》、DBJ52-55-2008《貴州省高速公路機(jī)制砂高強(qiáng)混凝土技術(shù)規(guī)程》、JTGE42-2005《公路工程集料試驗(yàn)規(guī)程》。

4什么是細(xì)度模數(shù)？

答：反映機(jī)制砂顆粒粗細(xì)程度的技術(shù)指標(biāo)。細(xì)度模數(shù)越大，表示砂子越粗。機(jī)制砂的規(guī)格按細(xì)度模數(shù)（Mx）分為粗、中、細(xì)、特細(xì)四種，其中：1）粗砂的細(xì)度模數(shù)為：3.7—3.1，平均粒徑為0.5mm以上；2）中砂的細(xì)度模數(shù)為：3.0—2.3，平均粒徑為0.5mm—0.35mm；3）細(xì)沙的細(xì)度模數(shù)為：2.2—1.6，平均粒徑為0.35mm—0.25mm；4）特細(xì)沙的細(xì)度模數(shù)為：1.5—0.7，平均粒徑為0.25mm以下。

5機(jī)制砂中有哪些有害物質(zhì)？

答：機(jī)制砂中常見的有害物質(zhì)是云母、輕物質(zhì)（如樹葉、木塊、煤）、有機(jī)物、硫化物及硫酸鹽等，這些物質(zhì)對(duì)混凝土性能產(chǎn)生影響，含量都要求嚴(yán)格控制。

6機(jī)制砂中有害物質(zhì)云母含量要求≤2%，為什么要作為重要質(zhì)量指標(biāo)加以控制？

答：因?yàn)樵颇赋时∑�裝，表面光滑，易沿節(jié)理開裂，因此與水泥石的粘結(jié)性能差，若含量過量對(duì)混凝土和易性、強(qiáng)度及砂漿抗凍性產(chǎn)生較大影響，比如云母含量5%時(shí)，強(qiáng)度下降15%以上。花崗巖類作為機(jī)制砂料源時(shí)要引起重視。

7什么是機(jī)制砂顆粒級(jí)配？

答：機(jī)制砂的顆粒級(jí)配是指顆粒各粒徑的搭配比例。

8機(jī)制砂顆粒級(jí)配劃分為Ⅰ區(qū)、Ⅱ區(qū)、Ⅲ區(qū)三個(gè)區(qū)間，如何判定機(jī)制砂級(jí)配屬于哪個(gè)區(qū)間？

答：根據(jù)公稱粒徑0.6mm方篩孔累計(jì)篩余量百分比，當(dāng)該百分比值落于哪個(gè)區(qū)間，就屬于哪區(qū)砂。也就是說0.6mm的公稱粒徑作為區(qū)間控制粒級(jí)。

9什么是針、片狀顆粒？

答：凡是機(jī)制砂顆粒的長度大于該顆粒所屬粒級(jí)的平均粒徑2.4倍者為針狀顆粒；厚度小于平均粒徑0.4倍者為片狀顆粒。其中平均粒徑是指該粒級(jí)上、下限粒徑的平均值。

10什么是機(jī)制砂石粉，石粉含量有什么要求？

答：石粉是指制砂機(jī)所生產(chǎn)的機(jī)制砂中粒徑小于75μm的成分與被加工母巖相同的顆粒。一般普通混凝土要求石粉含量小于10%，高強(qiáng)混凝土要求小于5%。

11外機(jī)制砂對(duì)石粉含量有什么要求？

答：外對(duì)機(jī)制砂石粉含量及粒徑的界定均存在差異，石粉粒徑界定方面：美、日本、澳大利亞等石粉界定粒徑為0.075毫米；英、法等則為0.063毫米；石粉含量方面：美規(guī)定石粉含量高限值為5-7%；日本則為7%；澳大利亞則為25%；英則為15%；法則12-18%；這種不同是考慮的角度不同造成的。

12機(jī)制砂壓碎值指標(biāo)有什么要求？

答：機(jī)制砂壓碎值是檢驗(yàn)其堅(jiān)固性與耐久性的一項(xiàng)指標(biāo)。要求壓碎值指標(biāo)為30%。壓碎值指標(biāo)較低會(huì)導(dǎo)致混凝土性下降。

13砂子細(xì)度模數(shù)與顆粒級(jí)配的關(guān)系？

答：砂子細(xì)度模數(shù)和顆粒級(jí)配是兩個(gè)不同的概念，他們既有聯(lián)系又有本質(zhì)區(qū)別，他們的關(guān)系是：1）顆粒級(jí)配相同，細(xì)度模數(shù)相同；2）細(xì)度模數(shù)相同，級(jí)配不相同；3）砂的三個(gè)級(jí)配區(qū)并不準(zhǔn)確對(duì)應(yīng)于與砂的粗、中、細(xì)的程度劃分。

14公路工程機(jī)制砂技術(shù)中，如何分類？他們的適應(yīng)范圍又是什么？

答：機(jī)制砂可分為Ⅰ類、Ⅱ類、Ⅲ類。Ⅰ類宜用于強(qiáng)度等級(jí)大于或等于C60的混凝土，Ⅱ類宜用于強(qiáng)度等級(jí)大于或等于C30、小于C60及有抗凍、抗?jié)B要求的混凝土，Ⅲ類宜用于強(qiáng)度等級(jí)小于C30的混凝土。

15石屑與機(jī)制砂的區(qū)別是什么？

答：在母巖相同的情況下，石屑與機(jī)制砂的主要區(qū)別是石屑顆粒更加不規(guī)則，用水量會(huì)增加較多，石粉含量更高且波動(dòng)更大，可能更易混凝土拌合物性能及強(qiáng)度。

16什么是機(jī)制砂亞甲藍(lán)（MB）值？

答：用于判定機(jī)制砂中粒徑小于0.075mm顆粒含量主要是泥土還是與被加工母巖化學(xué)成分相同的石粉的指標(biāo)。機(jī)制砂亞甲藍(lán)值要求MB≤1.4，宜控制在1.0以下為好。

17哪些巖石可以用于機(jī)制砂石生產(chǎn)？

答：機(jī)制砂石（碎石）的制砂原料通常用花崗巖、玄武巖、河卵石、鵝卵石、安山巖、流紋巖、輝綠巖、閃長巖、砂巖、石灰?guī)r等品種。其制成的機(jī)制砂按巖石種類區(qū)分，也存在有強(qiáng)度和用途的差異。

18自然界巖石分為哪幾個(gè)種類？

答：自然界巖石分為三類，它們分別是：類是巖漿巖（火成巖），由巖漿噴發(fā)而形成的、一般質(zhì)地堅(jiān)硬、均一；類是沉積巖（水成巖），是經(jīng)風(fēng)化、搬運(yùn)、沉積和成巖等一系列地質(zhì)作用而形成的，其特點(diǎn)是一般為層狀分布結(jié)構(gòu)，同一時(shí)期性質(zhì)相近；第三類是變質(zhì)巖，是在已有巖石的基礎(chǔ)上，經(jīng)過變質(zhì)混合作用后形成的，其特點(diǎn)兼具上述巖石及自身特性。

19巖石硬度如何分級(jí)？

答：根據(jù)莫氏硬度分級(jí)，巖石軟硬程度分為十級(jí)： 1）滑石 2）石膏 3）方解石 4）螢石 5）磷灰石 6）正長石 7）石英8）黃玉 9）剛玉 10）金剛石。

20何為巖石的強(qiáng)度，巖石強(qiáng)度又分為哪幾類？

答：巖石的強(qiáng)度是巖石抵抗外力破壞的能力，也以“帕斯卡”為單位，用符號(hào)Pa表示。巖石受力作用破壞，表現(xiàn)為壓碎、拉斷和剪切等，故有抗壓強(qiáng)度、抗拉強(qiáng)度和抗剪強(qiáng)度等。

21機(jī)制砂料源巖石對(duì)其抗壓強(qiáng)度有什么要求？

答：機(jī)制砂料源母巖強(qiáng)度先應(yīng)由生產(chǎn)需求或工程項(xiàng)目單位提供，一般火成巖不應(yīng)小于100MPa，變質(zhì)巖不應(yīng)小于80MPa，水成巖（沉積巖）不應(yīng)小于60MPa。對(duì)配制C50及以上混凝土的機(jī)制砂，其母巖抗壓強(qiáng)度與混凝土強(qiáng)度等級(jí)之比不應(yīng)小于1.5。

22如何區(qū)分巖石的風(fēng)化等級(jí)？

答：巖石的風(fēng)化等級(jí)分為微風(fēng)化、弱風(fēng)化、強(qiáng)風(fēng)化、風(fēng)化四個(gè)等級(jí)，一般用風(fēng)化系數(shù)進(jìn)行表示。風(fēng)化系數(shù)小于kf≤0.4的巖石，強(qiáng)度也小于常30MPa；風(fēng)化較強(qiáng)的巖石色澤陳舊，基本可用手折斷，用鎬可以挖掘，手搖鉆不易鉆進(jìn)，錘擊聲為啞聲等宏觀特點(diǎn)。

23機(jī)制砂表觀密度、松散堆積密度、空隙率有何要求？

答：機(jī)制砂表觀密度不小于2500kg/m3；松散堆積密度不小于1400 kg/m3；空隙率不大于44%。

24機(jī)制砂石粉含量與細(xì)度模數(shù)的關(guān)系是什么？

答：機(jī)制砂細(xì)度模數(shù)越小，顆粒總體上就越細(xì)，石粉含量就越多，即石粉含量與細(xì)度模數(shù)成反比，生產(chǎn)中通過增加石粉含量來細(xì)度模數(shù)的方法是不可取的。

25何為砂石骨料？

答：砂石骨料是建設(shè)工程中砂、卵（礫）石、碎石、塊石、料石等材料的統(tǒng)稱。粒徑大于4.75mm的骨料稱為粗骨料，即我們常說的石子或碎石，粒徑小于4.75mm的骨料稱為細(xì)骨料，又稱為砂或機(jī)制砂。砂石骨料是建設(shè)工程中混凝土和堆砌石等構(gòu)筑物的主要建筑材料。

26機(jī)制砂出廠檢驗(yàn)項(xiàng)目有哪些？

答：制砂機(jī)的出廠檢驗(yàn)項(xiàng)目是：顆粒級(jí)配、細(xì)度模數(shù)、松散堆積密度、石粉含量（含亞甲藍(lán)試驗(yàn)）、泥塊含量、壓碎值指標(biāo)。

27什么是顆粒比表面積，機(jī)制砂石比表面積狀況如何？

答：比表面積是指單位質(zhì)量物料所具有的總面積，分外表面積、內(nèi)表面積兩類，標(biāo)單位㎡/g。機(jī)制砂石是指外表面積，不規(guī)則顆粒比表面積較大，加大用水量和水泥漿體用量。

28什么是骨料？

答：廢混凝土經(jīng)破碎、加工、篩分后，所得粒徑為5~40 mm的骨料為粗骨料，粒徑0.5~5mm的骨料為細(xì)骨料。

29骨料有什么特點(diǎn)？

答：骨料具有顆粒棱角多、表面粗糙、組分中還含有硬化水泥砂漿，加上原料來源主要是廢棄混凝土，因此其內(nèi)部結(jié)構(gòu)微裂紋多，孔隙率大、吸水率大、堆積密度小、空隙率大、壓碎指標(biāo)高等特點(diǎn)。

30什么是混凝土，它有哪些基本特點(diǎn)？

答：混凝土是骨料部分或部代替砂石等集料（主要是粗集料），再加入水泥、水等配而成的新混凝土。一般來說，這種混凝土用水量較大、硬化后的強(qiáng)度低、彈性模量低，而且抗?jié)B性、抗凍性、抗碳化能力、收縮、徐變和抗氯離子滲透性等耐久性能均低于普通混凝土。

31外如何對(duì)粗骨分級(jí)？

答：RILEM于1998 年發(fā)布的混凝土規(guī)范：以粗骨料表觀密度、吸水率等特性作為劃分其等級(jí)的評(píng)價(jià)指標(biāo)，并按粗骨料的來源將其劃分為三個(gè)等級(jí)，粗骨料主要來源是廢棄砌體材料，二級(jí)粗骨料主要來源是廢棄混凝土，三級(jí)粗骨料則主要源自混合材料。

32廢混凝土、磚石及工業(yè)廢渣是否可以生產(chǎn)機(jī)制砂？

答：廢混凝土、磚石及工業(yè)廢渣經(jīng)過專門設(shè)備經(jīng)過分揀、清洗、破碎、篩分等工藝過程，生產(chǎn)出機(jī)制砂。但當(dāng)前行業(yè)內(nèi)主要還是用于生產(chǎn)粗骨料。

33機(jī)制砂出現(xiàn)的原因是什么？

答：機(jī)制砂生產(chǎn)及應(yīng)用主要有四個(gè)方面的原因：1）大型或?qū)ｍ?xiàng)建設(shè)工程對(duì)砂石骨料質(zhì)量要求嚴(yán)格且用量、砂石難以滿足要求；2）砂石資源過度消耗，供給逐漸短缺；3）砂質(zhì)量低劣不穩(wěn)定，且價(jià)格高，且低值和區(qū)域性；4）環(huán)境保護(hù)需要，減少或禁止開采河沙、山砂。

34從目前來看，推廣應(yīng)用機(jī)制砂的優(yōu)勢是什么？

答：機(jī)制砂的主要優(yōu)勢是：一、機(jī)制砂料源固定、穩(wěn)定，化和批量化的生產(chǎn)方式，了機(jī)制砂產(chǎn)品的質(zhì)量相對(duì)穩(wěn)定。二、有較好的級(jí)配，原料成分可選擇；顆粒級(jí)配穩(wěn)定、可調(diào)整；粒形可。三、有固定的生產(chǎn)場所，適合工業(yè)信息化管理和環(huán)境治理。四、可利用各種礦山廢石、建筑垃圾以及工業(yè)廢渣等生產(chǎn)機(jī)制砂，既減少了環(huán)境污染的問題，又提高了自然資源利用率。

35為什么山砂和海砂的質(zhì)量比河砂差？

答：一般山砂風(fēng)化較嚴(yán)重，含泥較多，含有機(jī)雜質(zhì)和輕物質(zhì)也較多；海砂中常含有貝殼等雜質(zhì)，另外所含氯鹽、硫酸鹽、鎂鹽會(huì)引起鋼筋的腐蝕，這些物質(zhì)都影響混凝土性能。故質(zhì)量較河砂差。

36機(jī)制砂經(jīng)常需要取樣檢測，如何對(duì)機(jī)制砂進(jìn)行取樣？

答：機(jī)制砂檢測取樣的一般方法為：1）在料堆上取樣時(shí)，取樣部位應(yīng)均勻分布。取樣前先將取樣部位表面鏟除，然后從不同部位抽取大致等量的砂8份，組成一組樣品。2）從皮帶運(yùn)輸機(jī)上取樣時(shí)應(yīng)用接料器在皮帶運(yùn)輸機(jī)機(jī)尾的出料處定時(shí)抽取大致等量的砂4份，組成一組樣品。3）從火車汽車貨船上取樣時(shí)從不同部位和深度抽取大致等量的砂8份，組成一組樣品。

37機(jī)制砂試驗(yàn)環(huán)境和試驗(yàn)用篩的要求是什么？

答：機(jī)制砂試驗(yàn)環(huán)境要求實(shí)驗(yàn)室的溫度應(yīng)保持在（20±5）℃，試驗(yàn)用篩應(yīng)滿足GB/T6003.1和GB/T6003.2中方孔試驗(yàn)篩的規(guī)定，篩孔大于4.00的試驗(yàn)篩應(yīng)采用穿孔板試驗(yàn)篩。

38機(jī)制砂石粉含量是生產(chǎn)的檢項(xiàng)目，主要的檢測方法有哪些？

答：機(jī)制石粉含量一般有水洗法和干篩法兩種試驗(yàn)方法，代表性的是美ASTM C 136 或AASHTO T 27適用于干篩。ASTM C 117 或從AASHTOT 11適用于水篩。然而我是在水泥混凝土集料或?yàn)r青路面集料，都直接采用干篩方法，0.075 ㎜篩通過量不經(jīng)水洗，所以準(zhǔn)確性較差。干篩法主要適用于水泥混凝土用集料。并且還要結(jié)合亞甲藍(lán)值的檢測結(jié)果綜合評(píng)價(jià)。

39機(jī)制砂的推廣應(yīng)用，在其質(zhì)量及生產(chǎn)方面面臨哪些問題？

答：目前主要面臨的問題有：1）粒形不好,針片狀過多,受巖石材質(zhì)及設(shè)備類型限制較大；2）顆粒級(jí)配較差，細(xì)度模數(shù)偏大；3）石粉含量較高，水洗除泥粉又面臨級(jí)配不合理、顆粒較粗等問題；4）觀念落后，部分地區(qū)依然用風(fēng)化的山砂和石屑經(jīng)水洗或簡單加工作為機(jī)制砂；5）生產(chǎn)過程中能耗和環(huán)境保護(hù)壓力依然較大。

40機(jī)制砂（集料）顆粒含水率與吸水率的區(qū)別是什么？

答：機(jī)制砂顆粒吸水率是機(jī)制砂顆粒的固有特性，不隨環(huán)境的變化而變化。含水率則正好相反。

41什么是機(jī)制砂飽和面干？

答：機(jī)制砂內(nèi)部毛細(xì)孔隙含水達(dá)到飽和而其表面干燥；一般就含水率而言，不會(huì)過6%。

42在機(jī)制砂檢測中，需要用到的常見檢測儀器有哪些？

答：機(jī)制砂試驗(yàn)的基本儀器是方孔篩，搖篩機(jī)、鼓風(fēng)干燥箱、石粉含量測定儀、壓碎值指標(biāo)測試儀、電子天平、飽和面干試模、容量瓶、壓力機(jī)等。

43什么是機(jī)制砂混凝土？

答：用機(jī)制砂配制、澆筑的混凝土就是機(jī)制砂混凝土。

44什么是堿-骨料反應(yīng)？

答：堿-骨料反應(yīng)指混凝土中的堿性物質(zhì)(水泥、外加劑中均含有堿性成分)與砂石骨料中的活性成分發(fā)生化學(xué)反應(yīng),從而引起混凝土內(nèi)部膨脹，時(shí)間長了會(huì)導(dǎo)致混凝土疏松、強(qiáng)度、開裂等，造成混凝土的破壞。

45哪些因素對(duì)機(jī)制砂混凝土和易性產(chǎn)生影響？

答：機(jī)制砂顆粒粒形、顆粒級(jí)配與粗細(xì)程度對(duì)混凝土和易性產(chǎn)生主要影響。

46選用怎樣的細(xì)骨料對(duì)提高混凝土的強(qiáng)度和耐久性有益？

答：一般要求選用強(qiáng)度較高、堅(jiān)固性較好、體積穩(wěn)定性強(qiáng)、有害雜質(zhì)含量較低、粗細(xì)程度及級(jí)配合理的機(jī)制砂（砂）作為細(xì)骨料，對(duì)提高混凝土強(qiáng)度和耐久性有益。

47什么樣的機(jī)制砂級(jí)配區(qū)間和細(xì)度模數(shù)適合配制混凝土？

答：Ⅰ區(qū)的砂級(jí)配較粗,保水能力差,宜配制富混凝土和低流動(dòng)性混凝土。Ⅱ區(qū)的砂為中砂級(jí)配,配制普通混凝土較適宜。Ⅲ區(qū)的砂級(jí)配較細(xì),用它配制混合料粘性稍大、保水較好,但混凝土干縮性較大、表面易產(chǎn)生細(xì)微裂縫。機(jī)制砂的細(xì)度模數(shù)為2.4-3.0為好。

48為什么機(jī)制砂混凝土適合選用Ⅱ區(qū)中砂？

答：Ⅱ區(qū)中砂中含有較多的粗顆粒砂，并且含有適量的中顆粒及少量的細(xì)顆粒填充其間隙，使機(jī)制砂具有較小的空隙率和總表面積，可以達(dá)到減少水泥用量，提高混凝土的密實(shí)度和強(qiáng)度的目的。

49機(jī)制砂混凝土配比設(shè)計(jì)的一般原則是什么？

答：機(jī)制砂混凝土配合比設(shè)計(jì)應(yīng)根據(jù)混凝土強(qiáng)度等級(jí)、施工性能、性能和耐久性等要求，在滿足工程設(shè)計(jì)和施工要求的條件下，遵循低水泥用量、低用水量和低收縮性的原則，按現(xiàn)行行業(yè)《普通混凝土配合比設(shè)計(jì)規(guī)程》JGJ55的規(guī)定進(jìn)行。

50為什么機(jī)制砂石粉能夠混凝土工作性？

答：機(jī)制砂中的石粉填充了大顆粒之間的空隙，在集料體系內(nèi)起的潤滑作用，在不含泥土的情況下，機(jī)制砂中石粉含量介于5~10%之間時(shí)，用水量不增加很多也可保持工作性。

51機(jī)制砂混凝土拌合物工作性的基本技術(shù)要求是什么？

答：機(jī)制砂混凝土拌合物工作性能的好壞是決定混凝土質(zhì)量的重要因素之一，因此、在配置機(jī)制砂混凝土?xí)r應(yīng)主要調(diào)整拌合物的黏聚性、保水性和流動(dòng)性，使之不離析、不泌水。

52機(jī)制砂粒形對(duì)混凝土的應(yīng)用重要，它的影響主要體現(xiàn)哪幾個(gè)方面？

答：機(jī)制砂粒形對(duì)混凝土的影響主要表現(xiàn)在以下幾個(gè)方面：1）粒形的規(guī)則與否影響到機(jī)制砂骨料自身的堆積密度和空隙率大小，從而影響填充骨料空隙的水泥漿體的體積；2）不規(guī)則的粒形具有更大的比表面積，需要的包裹漿體更多；3）影響新拌混凝土的工作性能及它與水泥漿體界面的機(jī)械嚙合力等。

53為什么碎石粒形對(duì)混凝土力學(xué)性能有利？

答：一般卵(礫)石具有球形顆粒外形與光滑表面構(gòu)造，碎石則為棱角顆粒和粗糙表面，粗糙表面具有良好的粘結(jié)作用，有利于強(qiáng)度的發(fā)展。

54機(jī)制砂是否可以應(yīng)用于高強(qiáng)混凝土？

答：可行，機(jī)制砂在高強(qiáng)混凝土中的應(yīng)用將會(huì)越來越多。

55機(jī)制砂中含泥量對(duì)混凝土性能的影響如何？

答：試驗(yàn)證明機(jī)制砂中含泥量對(duì)混凝土的抗壓強(qiáng)度、抗拉強(qiáng)度、抗折強(qiáng)度、彈性模量、收縮、抗凍、抗?jié)B等均有影響。一般來說高強(qiáng)度等級(jí)混凝土的影響比對(duì)低等級(jí)混凝土的影響大。

56石粉對(duì)混凝土性能的影響如何？

答：研究表明，機(jī)制砂中含有5%～10%的石粉，有利于普通中低強(qiáng)度是泵送中低強(qiáng)度機(jī)制砂混凝土和易性，配制的混凝土強(qiáng)度等級(jí)越低、流動(dòng)性越大，機(jī)制砂石粉含量宜控制越高。

57砂石骨料對(duì)混凝土力學(xué)性能主要影響在那幾個(gè)方面？

答：骨料對(duì)混凝土力學(xué)性能的影響主要表現(xiàn)在強(qiáng)度、彈性模量和耐久性等方面。

58機(jī)制砂石粉的活性效應(yīng)主要表現(xiàn)在哪些方面？

答：內(nèi)外認(rèn)為石粉的活性效應(yīng)主要表現(xiàn)在: 1)石灰石粉可以與水泥水化反應(yīng)生成堿式碳酸鈣；2)石灰石粉的鋁相反應(yīng)；3)石灰石粉對(duì)水泥水化的作用。內(nèi)川浩研究了CaCO3對(duì)C3S單礦早期水化的作用，認(rèn)為CaCO3可作為加速水泥水化的促凝劑或減水劑來影響C3s單礦的早期水化。

59機(jī)制砂生產(chǎn)的基本工藝流程是什么？

答：機(jī)制砂石生產(chǎn)工藝流程多種多樣，不管設(shè)備規(guī)模多大，但基本生產(chǎn)流程一般可分為以下幾個(gè)階段: 礦山塊石→粗碎→中碎（部分設(shè)置篩分）→細(xì)碎→篩分→除塵→機(jī)制砂。

60什么是破碎比？

答：破碎比是指原料粒度與破碎后產(chǎn)品精度之比。它表示破碎后原料減小的程度。破碎比有下列幾種計(jì)算方法。1) 用破碎前物料的大粒度與破碎后產(chǎn)品大粒度之比計(jì)算 i=Dmax/dmax 式中Dmax――破碎前物料的大粒度；dmax――破碎后物料的大粒度。2）用破碎機(jī)給料口寬度和排料口寬度之比 i=0.85B/b，式中 B---破碎機(jī)給料口寬度；b---破碎機(jī)<排料口寬度；0.85－破碎機(jī)咬住物料的寬度系料。

61什么是邦德功指數(shù)？

答：邦德功指數(shù)是表示礦石可碎性的指標(biāo)。該指數(shù)通過測定物料破碎時(shí)的能耗，反映物料可碎性。是美邦德(F.C.Bond)于20世紀(jì)50年代提出的。

62機(jī)制砂石生產(chǎn)中，巖石破碎形式有哪幾種？

答：在機(jī)制砂生產(chǎn)中，機(jī)械破碎巖石主要方式有壓碎、劈碎、折斷、磨碎和擊碎。每種破碎設(shè)備不是單一的破碎方式，比如制砂機(jī)就有擊碎、折斷、磨碎等方式同時(shí)存在。

63按粒徑大小，粗、中、細(xì)各段破碎如何劃分？

答：破碎設(shè)備破碎礦石等級(jí)劃分是有規(guī)定的：主要分為粗碎、中碎、細(xì)碎三個(gè)等級(jí)粗碎：1）粗碎：給礦粒度為1500～500mm，破碎到400～125mm；2）中碎：給礦粒度為400～125mm，破碎到100～50mm；3）細(xì)碎：給礦粒度為100～50mm，破碎到25～5mm。

64篩分作業(yè)是砂石生產(chǎn)中的關(guān)鍵工序，什么是篩分作業(yè)，篩分方法又有哪幾種？

答：將顆粒大小不同的混合物料按其粒度級(jí)別分開的作業(yè)稱為篩分作業(yè)。按照篩分的性質(zhì)和特點(diǎn)，目前在工業(yè)中廣泛應(yīng)用的篩分方法有普通篩分法、薄層篩分法、概率篩分法和厚層篩分法。

65常見的破碎設(shè)備有哪幾種？

答：破碎設(shè)備按工作原理和結(jié)構(gòu)特征劃分為：顎式破碎機(jī)、輥式破碎機(jī)、圓錐破碎機(jī)、反擊式破碎機(jī)、沖擊式破碎機(jī)（制砂機(jī)）等幾類。

66什么是普通篩分法？

答：普通篩分法是一種中等料層厚度的篩分方法，在普通振動(dòng)篩和共振篩中使用，料層厚度一般為篩孔尺寸的3-6倍，篩面為1-2層，物料顆粒的透篩是在篩面連續(xù)振動(dòng)的情況下按孔徑的大小進(jìn)行，適用于顆粒狀和塊狀物料的篩分。

67什么是概率篩分法？

答：概率篩分法是瑞典的摩根森先提出的，這種方法的按照概率理論去完成物料篩分的過程，具有多層面、大安裝傾角、大篩孔的特點(diǎn)。

68什么是顎式破碎機(jī)？

答：顎式破碎機(jī)的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機(jī)體前壁上，另一是活動(dòng)顎板（動(dòng)顎），位置傾斜，與固定顎板形成上大下小的破碎腔(工作腔)。活動(dòng)顎板對(duì)著固定顎板做周期性的往復(fù)運(yùn)動(dòng)，時(shí)而分開，時(shí)而靠近。分開時(shí)，物料進(jìn)入破碎腔，成品從下部卸出；靠近時(shí)，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

69按照活動(dòng)顎板的擺動(dòng)方式不同，顎式破碎機(jī)分為哪幾個(gè)類型?

答：顎式破碎機(jī)按照活動(dòng)顎板的擺動(dòng)方式不同，可以分為簡單擺動(dòng)式顎式破碎機(jī)(簡擺顎式破碎機(jī))。復(fù)雜擺動(dòng)式顎式破碎機(jī)(復(fù)擺顎式破碎機(jī))和綜合擺動(dòng)式顎式破碎機(jī)三種。

70圓錐破碎機(jī)的工作原理是什么？

答：圓錐破碎機(jī)的原理是：電動(dòng)機(jī)通過傳動(dòng)裝置帶動(dòng)偏心套旋轉(zhuǎn)，動(dòng)錐在偏心軸套的迫動(dòng)下做旋轉(zhuǎn)擺動(dòng)，動(dòng)錐靠近靜錐的區(qū)段即成為破碎腔，物料受到動(dòng)錐和靜錐的多次擠壓和撞擊而破碎。

71反擊式破碎機(jī)的工作原理是什么？

答：機(jī)器工作時(shí)，在電動(dòng)機(jī)的帶動(dòng)下，轉(zhuǎn)子高速旋轉(zhuǎn)，物料進(jìn)入板錘作用區(qū)時(shí)，與轉(zhuǎn)子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區(qū)重新破碎，此過程重復(fù)進(jìn)行，物料由大到小進(jìn)入一、二、三反擊腔重復(fù)進(jìn)行破碎，直到物料被破碎至所需粒度，由出料口排出。

72什么是巴馬克制砂機(jī)？

答：物料由機(jī)器上部垂直落入高速旋轉(zhuǎn)的葉輪內(nèi)，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產(chǎn)生高速撞擊與粉碎，物料在互相撞擊后，又會(huì)在葉輪和機(jī)殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環(huán)，細(xì)碎后的石料進(jìn)振動(dòng)篩篩分出兩種石子，滿足制砂機(jī)進(jìn)料粒度的石子進(jìn)制砂機(jī)制砂，另一部分返料進(jìn)細(xì)破。

73圓錐破碎機(jī)具有處理大，硬巖適應(yīng)性強(qiáng)，顆粒均勻等優(yōu)點(diǎn)，目前主要類型有哪幾種?

答：圓錐破碎機(jī)分為以下幾類：包括彈簧圓錐破碎機(jī)、單缸液壓圓錐式破碎機(jī)和多缸液壓圓錐式破碎機(jī)、旋盤式破碎機(jī)等。根據(jù)其用途又可分成粗碎圓錐破碎機(jī)、中碎圓錐破碎機(jī)和細(xì)碎圓錐破碎機(jī)三種。

74機(jī)制砂粒形與破碎設(shè)備關(guān)系密切，各種破碎設(shè)備的產(chǎn)品粒形對(duì)比如何？

答：在各種破碎設(shè)備中，立軸沖擊式破碎機(jī)（巴馬克）粒形好，反擊破碎機(jī)次之，圓錐破碎機(jī)再次之，顎式破碎機(jī)差。

75砂石設(shè)備系統(tǒng)中除破碎設(shè)備以外，還需要哪些重要設(shè)備？

答：在目前砂石設(shè)備系統(tǒng)中，除破碎設(shè)備以外，還需要篩分機(jī)械、輸送機(jī)械、石粉分離設(shè)備，除塵設(shè)備、電控設(shè)備及供水供氣等輔助設(shè)備。

76為什么破碎設(shè)備中盡可能的&ldquo;以破代磨，多破少磨&ldquo;？

答：因?yàn)槠扑榈哪茉蠢�用率要比粉磨的高，多破少磨有利于�?jié)約能源，但也不能完以破代磨，因?yàn)閮烧叩哪茉蠢�用隨著物料粒度變小成反向變化。

77反擊式破碎機(jī)是用于砂石生產(chǎn)的優(yōu)勢是什么？

答：反擊式破碎機(jī)具有結(jié)構(gòu)簡單、維修方便、破碎產(chǎn)品粒形良好、細(xì)碎功能強(qiáng)大、破碎比可調(diào)、石灰石制砂時(shí)成砂率大于50%等優(yōu)勢。

78為什么機(jī)制砂的細(xì)度模數(shù)不穩(wěn)定？

答：在生產(chǎn)過程中入料巖性、含水率和級(jí)配容易變化，篩分過程也會(huì)出現(xiàn)堵孔、破損等問題，破碎、除塵設(shè)備效率、參數(shù)也不穩(wěn)定。容易導(dǎo)致機(jī)制砂細(xì)度模數(shù)不穩(wěn)定。

79為什么要進(jìn)行顆粒整形？

答：普通的機(jī)制砂棱角多、表面粗糙、顆粒不方正，針片狀較多，對(duì)混凝土性能產(chǎn)生不利影響，對(duì)機(jī)制砂顆粒的上述問題可以得到。

80機(jī)制砂生產(chǎn)的破碎工藝及設(shè)備組合多種多樣，常見的有哪幾種？

答：機(jī)制砂生產(chǎn)的主要設(shè)備組合有：A.顎式破碎機(jī)+反擊式破碎機(jī)（常見）；B.顎式破碎機(jī)+圓錐式破碎機(jī);C.顎式破碎機(jī)+輥式破碎機(jī)；D.顎式破碎機(jī)+反擊式破碎機(jī)+沖擊式制砂整形機(jī)（常見）；E.顎式破碎機(jī)+圓錐式破碎機(jī)+沖擊式制砂整形機(jī)或制砂系統(tǒng)（常見）。

81振動(dòng)篩是砂石生產(chǎn)的主要設(shè)備，目前有哪幾種振動(dòng)篩用于機(jī)制砂石篩分？

答：主要用于砂石生產(chǎn)的篩分設(shè)備是：棒條篩、圓筒篩、圓振動(dòng)篩、直線振動(dòng)篩、高頻篩以及概率篩六個(gè)類型，其中棒條篩主要用于除土工序，以圓振動(dòng)篩、直線振動(dòng)篩較為常見。

82石粉分離的主要工藝方法有哪些？

答：從行業(yè)工藝設(shè)備發(fā)展來說：目前剔除原狀砂中多余石粉的方法主要有水洗水力分級(jí)法、高頻篩機(jī)械篩分法和選粉除塵風(fēng)力分級(jí)法。

83干法生產(chǎn)工藝的主要優(yōu)勢是什么？

答：干法生產(chǎn)工藝的主要優(yōu)點(diǎn)是：1）生產(chǎn)出來的機(jī)制砂水分含量低，一般低于 2%，商混和干混砂漿可以直接使用； 2）成品砂中石粉含量可調(diào)可控，集中回收能夠綜合利用，減少粉塵排放；3）生產(chǎn)過程中少或不用水，節(jié)約水資源，保護(hù)環(huán)境；4）易于集中操作控制，實(shí)現(xiàn)自動(dòng)化管理。5)不受干旱、寒冷季節(jié)的影響，能夠年連續(xù)生產(chǎn)。

84為什么濕法生產(chǎn)工藝越來越少使用？

答：主要原因是：1)消耗大量水，1t砂石料需耗水2~3.5m3；2）產(chǎn)品砂水含量高，須脫水，干混用須重新烘干；3）產(chǎn)品砂細(xì)度模數(shù)偏粗，砂子產(chǎn)量低；4）產(chǎn)生大量的泥粉污水，污染環(huán)境，且石粉不易回收；5）基建投資及設(shè)備種類多，機(jī)制砂生產(chǎn)成本高；6）在干旱少雨地區(qū)或結(jié)冰季節(jié)不能正常生產(chǎn)。

85在機(jī)制砂干法生產(chǎn)工藝中，為什么要對(duì)成品砂進(jìn)行加濕拌合處理？

答：對(duì)成品機(jī)制砂加濕拌合處理，能夠使機(jī)制砂石含水率達(dá)到飽和面干狀態(tài)，有利于后續(xù)混凝土拌合用水量的控制，同時(shí)能夠減少運(yùn)輸過程中離析和揚(yáng)塵。

86葉輪轉(zhuǎn)子是沖擊式制砂機(jī)的部件，為什么葉輪轉(zhuǎn)子要進(jìn)行靜平衡校正？

答：葉輪轉(zhuǎn)子不進(jìn)行合適的靜平衡校正，轉(zhuǎn)子不平衡量較大，運(yùn)轉(zhuǎn)過程中產(chǎn)生的離心力會(huì)導(dǎo)致設(shè)備異常振動(dòng)而失效、轉(zhuǎn)子異常磨損、噪音過大等問題。根據(jù)行業(yè)，沖擊式制砂機(jī)的葉輪轉(zhuǎn)子平衡等級(jí)為G16。

87沖擊式制砂機(jī)葉輪轉(zhuǎn)子更換件后需要校平衡，那么基本步驟是什么？

答：葉輪轉(zhuǎn)子校正靜平衡的基本步驟是：1）清理轉(zhuǎn)子及附件上的砂石料、舊磨損件、雜物等，并確認(rèn)可以繼續(xù)使用；2）重新安裝件、將轉(zhuǎn)子安裝在平衡工裝上；3）不平衡配重量和位置；4）復(fù)查已經(jīng)平衡轉(zhuǎn)子平衡性。

88沖擊式制砂機(jī)雙電機(jī)驅(qū)動(dòng)時(shí)，常出現(xiàn)兩者工作電流偏差較大的問題，如何解決？

答：雙驅(qū)設(shè)備中，一個(gè)電機(jī)的電流比另一個(gè)低的現(xiàn)象稱為惰性反應(yīng)，偏差要求不應(yīng)大于10%；一般通過調(diào)整傳動(dòng)皮帶張力并使之相等、檢查接線端子清潔度、檢查軟啟動(dòng)問題等方法解決。

89為什么沖擊式制砂機(jī)開始運(yùn)行時(shí)振動(dòng)較大時(shí)？

答：因?yàn)殚_始運(yùn)轉(zhuǎn)時(shí)，轉(zhuǎn)子內(nèi)未形成均勻料襯而不平衡所致，所以一般剛開始時(shí)須進(jìn)幾方細(xì)料，如果開始就進(jìn)粗大料將會(huì)持續(xù)振動(dòng)幾個(gè)小時(shí)，直至轉(zhuǎn)子內(nèi)形成均勻料襯。

90砂石生產(chǎn)中，振動(dòng)篩軸承發(fā)熱常見，造成軸承發(fā)熱的主要因素有哪幾個(gè)？

答：影響振動(dòng)篩發(fā)熱的主要因素是：軸承的類型及性能不合適，軸承裝配配合選擇不合理，激振器軸承座的加工精度差，篩箱結(jié)構(gòu)設(shè)計(jì)制造偏差大，激振器密封的效果差，潤滑系統(tǒng)結(jié)構(gòu)不完善，安裝維護(hù)不到位。

91為什么濕法生產(chǎn)中一般選用輪式洗砂機(jī)？

答：輪式洗砂機(jī)結(jié)構(gòu)簡單，故障率遠(yuǎn)低于螺旋洗砂機(jī)，并且在洗選過程中，細(xì)顆粒砂與石粉流失較少，產(chǎn)出的機(jī)制砂級(jí)配較好，細(xì)度模數(shù)容易控制，質(zhì)量較為穩(wěn)定。

92細(xì)度模數(shù)與篩網(wǎng)尺寸存在怎樣的關(guān)系？

答：目前機(jī)制砂細(xì)度模數(shù)的普遍要求是2.6-3.0，一般使用篩網(wǎng)尺寸為3.0mm或者3.5mm。如果石粉含量較多，可以考慮使用2.8mm的篩網(wǎng)；如到達(dá)2.3左右，可以考慮長條形篩網(wǎng)，如1.7X5或者1.9X5這種篩網(wǎng)尺寸。篩網(wǎng)類型一般盡量選用方孔篩網(wǎng)，這樣對(duì)粒形控制有利；圓孔網(wǎng)或長條篩網(wǎng)盡量少用；也要時(shí)常監(jiān)控篩網(wǎng)是否破損影響細(xì)度模數(shù)的不穩(wěn)定。

93圓錐破碎機(jī)的主要優(yōu)勢是什么？

答：圓錐破碎機(jī)通稱為&ldquo;西蒙式&rdquo;破碎機(jī)。它具有破碎比大，效率高、功耗少、產(chǎn)品粒度均勻，適用于破碎硬礦石，并具有層壓破碎及過載功能等優(yōu)點(diǎn)。在粗、中、細(xì)各段破碎中廣泛使用。

94篩網(wǎng)的類型有哪幾種？砂石生產(chǎn)一般選擇哪幾種？

答：一般可將篩網(wǎng)類型分為棒條型篩網(wǎng)、沖孔篩網(wǎng)、編織篩網(wǎng)、菱形波浪篩網(wǎng)、條縫篩網(wǎng)、非金屬篩網(wǎng)。在砂石生產(chǎn)中常用的篩網(wǎng)是棒條型、編織型、菱形篩網(wǎng)。

95機(jī)制砂生產(chǎn)中，篩網(wǎng)堵孔對(duì)效率產(chǎn)生較大影響，哪些因素會(huì)造成篩網(wǎng)堵孔？

答：1）砂石料中含有大量臨界分離點(diǎn)的砂石料顆粒；2）砂石料中含有片狀物料較多；由于巖石破碎或砂石料本身的原因，砂石料中片狀料較多，篩分中片狀物料自身無法順利過篩；3）砂石料中含泥量較多；4）砂石料中含水量較高。

96篩網(wǎng)容易破損的主要原因是什么？

答：篩網(wǎng)容易破損的主要原因是：1）篩網(wǎng)質(zhì)量或材質(zhì)不合格；2）網(wǎng)張緊力度不夠，以致引起篩網(wǎng)顫動(dòng)，通常沿篩網(wǎng)邊緣或包邊壓條處斷裂或損壞；3）篩子振動(dòng)幅度過小，導(dǎo)致砂石顆粒在篩網(wǎng)上堆積而快速損壞篩網(wǎng)。

97為什么圓錐破碎機(jī)經(jīng)常振動(dòng)？

答：主要原因是給料不均勻或過多；給料中粉塵含量過多、潮濕、排料口小產(chǎn)生堵料；彈簧或者油缸緊度不夠。

98機(jī)制砂顆粒級(jí)配指標(biāo)關(guān)鍵，那么通過哪些方式調(diào)整級(jí)配？

答：機(jī)制砂顆粒級(jí)配可以通過調(diào)整進(jìn)料級(jí)配、進(jìn)料量、破碎機(jī)轉(zhuǎn)速、篩網(wǎng)尺寸等方面來實(shí)現(xiàn)。

99哪些因素影響機(jī)制砂粒形？

答：影響機(jī)制砂粒形的因素有：1）料源巖石巖性，如發(fā)育節(jié)理等不利于獲得較好粒形；2）破碎設(shè)備類型，沖擊式破碎機(jī)成形效果較好；3）篩網(wǎng)類型，比如方孔對(duì)粒形控制較好。

100影響沖擊式制砂機(jī)效率的因素？

答：1）原材料的特性。物料硬度、強(qiáng)度低，破碎性好，制砂效率較高；2）破碎物料含水量的影響。含水量較高時(shí)會(huì)產(chǎn)砂量。3）給料量的大小。一般來說給料量越大破碎效果越好，但有值點(diǎn)；4）葉輪的轉(zhuǎn)速。一般轉(zhuǎn)速越高破碎效率較好。
